皆さんこんにちは。
愛知県名古屋市を拠点に内装工事を手掛けております有限会社コーシンです。
天井スプリンクラーの種類が多くて、「どれがどんな仕組みで、どう違うのか分かりにくい」と感じることはありませんか？ 内装工事の計画を立てる際、設備との干渉や設置基準が気になって不安になる方も多いのではないでしょうか。工事後に誤作動や放水不良が起きないよう、あらかじめ種類や方式の違いを理解しておきたいという声もよく聞かれます。
実は、スプリンクラーの特徴や選び方を整理しておくことで、内装工事の安全性と仕上がりの質を大きく高めることができます。
そこで今回は、天井スプリンクラーの主な種類、ヘッド形状の違い、方式ごとの特徴、そして内装工事で注意すべきポイントについてご紹介していきます。内装工事を検討している方や、設備との取り合いが不安な方は、ぜひご覧ください。
■天井スプリンクラーの基本形
天井に設置されるスプリンクラーは、火災を早期に感知し、天井部分から自動で放水するための設備です。建物の用途や環境によって必要なタイプが異なるため、種類ごとの仕組みを理解しておくことは内装工事においても重要です。ここでは、閉鎖型・開放型・放水型の特徴を簡潔にまとめ、天井スプリンクラーの基本的な構成をわかりやすく整理します。
・閉鎖型の特徴
閉鎖型スプリンクラーは、最も一般的に設置されているタイプで、感熱部が一定の温度になるとヘッドが開き、作動する仕組みです。感熱部にはガラス球や金属片が使用され、火災による熱で破裂・変形すると放水が始まります。通常は火災が発生した箇所のヘッドのみが作動するため、不要な部分まで散水する心配がありません。湿式・乾式・予作動式といった方式に分かれ、寒冷地では凍結を防ぐため乾式方式が選ばれることが多く、各環境に合わせて使い分けられています。
・開放型との違い
開放型スプリンクラーは、閉鎖型と異なりヘッドに感熱部がなく、常に開いた構造です。火災感知器や制御盤などの装置と連動し、一斉に放水する方式で、広範囲に対応できる点が特徴です。火災を検知した時点で配管内の弁が開き、複数のヘッドから同時に放出されるため、被害の拡大を防ぎたい施設で使用されます。ただし部分的な作動はできないため、閉鎖型と用途を正しく選択する必要があります。
・放水型の役割
放水型スプリンクラーは、特定の箇所に集中的に放水したい場合に用いられるタイプで、天井だけでなく壁面にも設置されることがあります。固定式のヘッドから一定の方向へ散水する仕組みで、設備や機器を保護する目的で活用されることもあります。建物の高さやレイアウト、火災発生時の動線によって使い分けることで、より効果的な防災計画が可能になります。
■ヘッド形状の違いと選び方
天井スプリンクラーは、火災の規模や設置環境に応じてヘッド形状が細かく分かれています。同じスプリンクラーでも、感知方法や散水範囲が異なるため、内装工事における天井仕上げとの干渉や配置計画にも影響します。ここでは、ヘッドの種類を見分ける際のポイントと、建物ごとに適したヘッドを選択する際の注意点をまとめます。
・ヘッド種類の見分け方

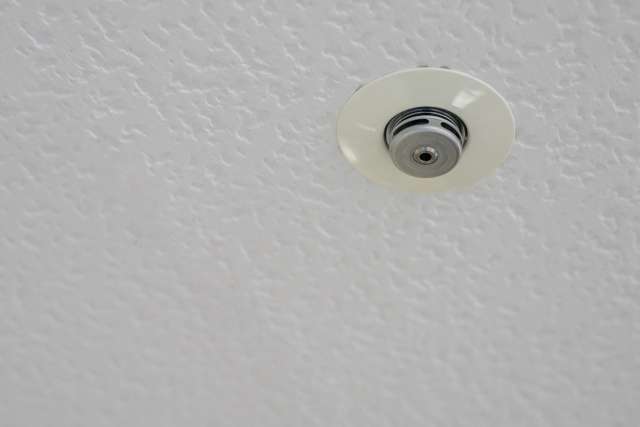

ヘッドの違いは、感熱部の構造や散水パターンで判断できます。一般的な天井埋込型は、カバー部分が天井と一体化するため、仕上がりがすっきりします。可動式のタイプは、火災発生時にヘッドが下降して放水する構造で、感知精度を高める役割があります。また、ヘッドごとに放水範囲や温度設定が異なり、感熱部が作動する温度の記載が金属や部品に刻印されているため、選定時には仕様を確認することが重要です。
・設置場所で変わる選択
設置場所に応じて選ぶヘッドは大きく変わります。天井が高い建物では、放水の到達距離を確保できるタイプが必要となり、逆に高さが低い空間では、散水範囲を適正に抑える製品が適しています。厨房や機械室のように温度が上がりやすい環境では、誤作動を避けるため感熱温度が高めに設定されたヘッドを使用します。さらに、内装工事では天井材との干渉を避けるため、埋込型や半埋込型を選ぶケースが多く、工事前にスプリンクラー設備の位置と配管ルートを確認しておくことが、安全で効率的な施工につながります。
■よく使う方式の比較

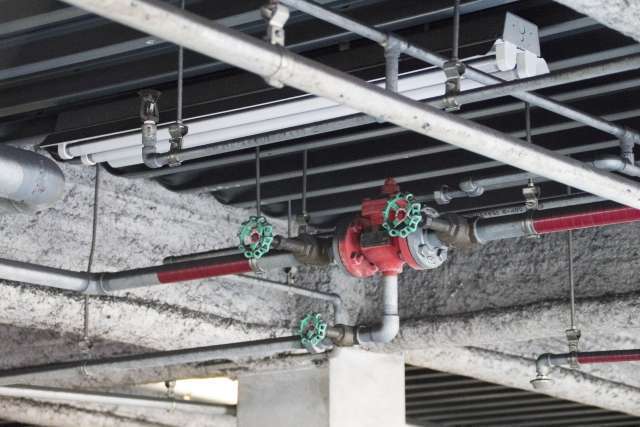

スプリンクラー設備には、建物の環境や気温条件に合わせて選ばれる方式がいくつかあります。天井内部の配管に水を常に満たすかどうか、作動の流れをどう制御するかによって性能が変わるため、内装工事でも事前に方式を把握しておくと安全性の確保や施工計画に役立ちます。ここでは、代表的な湿式・乾式・予作動式を比較しながら特徴を整理します。
・湿式と乾式の違い
湿式方式は、配管内に常時水が充満している最も一般的な方式で、ヘッドが感熱温度に達するとすぐに放水が始まります。反応が早く、火災初期に対応しやすい点が強みです。一方、乾式方式は配管内に空気や窒素を圧力で保持しておく方式で、寒冷地や凍結の恐れがある環境で使用されます。配管が凍結しないため安全に運用できますが、作動時にはまず空気を排出してから放水が行われるため、湿式より放水開始がわずかに遅くなる点を理解しておく必要があります。
・予作動式の特徴
予作動式は、火災感知器や制御盤と連動して作動する方式で、ヘッドが開く前に設備側の検知装置が火災を判断します。誤放水を避けたい施設や精密機器が多い建物で採用されることが多く、スプリンクラーヘッドが破損した場合などでも、勝手に水が放出されない仕組みになっています。配管内が空気の状態で制御されているため、湿式と乾式のメリットを組み合わせつつ、より確実に作動を制御できる点が特徴です。内装工事では、感知器や配管ルートとの干渉が起きないよう、事前確認がとても重要になります。
■内装工事で注意する点
内装工事では、天井材や照明、設備配管などがスプリンクラーのヘッドや配管と干渉しやすく、誤作動や放水不良につながる可能性があります。工事前の位置確認と、消防設備との距離を確保することが安全な施工につながります。ここでは、内部の干渉対策や工事時のチェックポイントを整理します。
・天井工事での干渉対策
天井仕上げを変更する際は、スプリンクラーヘッドの位置や放水範囲を必ず確認します。天井材を張り替える場合、ヘッド周囲の開口寸法が基準から外れると、放水が遮られたり、散水パターンが乱れるおそれがあります。また、天井を下げる工事では、既存の配管の高さとヘッドの可動範囲を確認し、作動時に天井材へ接触しないよう調整が必要です。照明器具の配置も重要で、熱源が近いと感熱部の温度が上がり誤作動を招く可能性があります。
・施工前後のチェック項目
施工前には、スプリンクラー設備の配管ルート、ヘッドの設置角度、天井開口位置を図面と照合し、消防法の基準に適合しているか確認します。施工後は、ヘッド周囲に遮蔽物がないか、天井の新しい厚みや仕様が放水の妨げにならないかを点検します。さらに、天井内部の固定金物が配管に接触していないか、作業時の振動による破損がないかも重要な確認ポイントです。内装工事後に不具合が発生すると、再施工が必要になるため、仕上げ前後の総合的なチェックが欠かせません。
■まとめ
天井スプリンクラーは、建物の用途や環境に合わせて選ぶべき種類や方式が多く、それぞれに明確な役割があります。閉鎖型・開放型・放水型といったタイプの違い、湿式・乾式・予作動式などの方式の特徴を理解しておくことで、火災発生時の動作や適した設置環境を判断しやすくなります。また、スプリンクラーヘッドには多くの形状があり、放水範囲や感熱部の仕様によって性能が大きく変わるため、建物の高さや温度条件に応じた選択が欠かせません。
内装工事においては、天井材や照明、配管との干渉を避けることが特に重要です。ヘッドの位置や散水範囲を確認しないまま工事を進めてしまうと、誤作動や放水不良につながり、安全性を損ねてしまいます。工事前後のチェックを丁寧に行い、消防設備や基準に適合しているかを確認することで、安心して利用できる環境を整えることができます。
スプリンクラー設備は、建物の安全性を高めるうえで欠かせない機器です。種類や特徴を正しく理解し、内装工事との両立を意識することで、質の高い施工と防災対策を実現できます。
■スプリンクラーに配慮した内装工事のご相談は有限会社コーシンへ！
有限会社コーシンでは、店舗・オフィス・施設など幅広い建物で内装工事を手掛けており、天井スプリンクラーや消防設備との取り合いにも対応した施工を行っています。
スプリンクラーヘッドの位置や散水範囲、配管との干渉といったポイントは、仕上がりの美しさだけでなく、安全性にも大きく関わります。当社では、工事前の設備確認から仕上げ後のチェックまで一貫して対応し、誤作動や放水不良を避けるための適切な施工を徹底しています。
「天井工事でスプリンクラーに影響が出ないか不安」「どこまで調整できるのか知りたい」「内装全体を相談しながら進めたい」といったお悩みにも、現地調査を踏まえて最適なプランをご提案します。照明や天井材、配管ルートなどの細部まで丁寧に確認し、安心して工事を進められる環境づくりをサポートしています。
安全性とデザイン性の両立を考えた内装工事をご検討中の方は、ぜひ有限会社コーシンにご相談ください。お問い合わせだけでも歓迎しております。
